Elektroniczny joystick sterujący jest wykonawcą działań lub instrukcji i przekazuje polecenia mózgu urządzenia'.
● Stosowany w różnych urządzeniach elektromechanicznych.
● Konwertuj ruch ręki na wyjście sygnału elektrycznego.
● Kontroluj kierunek, prędkość i stan działania sprzętu.
● Elementy interakcji człowiek-komputer.
Efekt Halla a joysticki z potencjometrem
Wraz ze wzrostem zapotrzebowania na joysticki projektanci poddawani są coraz większej presji, aby spełnić wymagania użytkowe, a jednocześnie obniżyć koszty. . Wymagania te obejmują między innymi czułość, dokładność, niski pobór mocy, płynniejszą pracę, niestandardowy rozmiar instalacji i funkcje wielofunkcyjne. Jest to szczególnie ważne w środowiskach przemysłowych, gdzie właściwa kontrola ciężkiego sprzętu ma kluczowe znaczenie dla zapobiegania urazom związanym z pracą lub spadkowi wydajności.
Firma CGEC opracowała na zamówienie kilka rodzajów przemysłowych joysticków elektrycznych, aby służyć producentom oryginalnego sprzętu (OEM) i operatorom w środowiskach przemysłowych, handlowych i konsumenckich. Koncentrując się na zastosowaniach przemysłowych, joysticki do maszyn i urządzeń odgrywają kluczową rolę. Z tego powodu ważne jest, aby znać dwa wiodące typy joysticków przemysłowych: joysticki z efektem Halla i joysticki z potencjometrem.
Kluczowe kwestie dotyczące przemysłowych joysticków elektrycznych
Wszystkie typy joysticków mają swoje zalety i wady. Ważne jest, aby być świadomym podstawowej dynamiki joysticków opartych na potencjometrze i efektach Halla, aby wybrać ten, który jest odpowiedni dla konkretnego zastosowania.
Cechy uchwytu typu Hall:
● Bezdotykowe wykrywanie kąta Halla
● długotrwała
● Wysoka odporność na zanieczyszczenia
● Trend w przyszłości
Cechy uchwytu typu potencjometru:
● Komponenty pasywne
● Silna zdolność przeciwzakłóceniowa
● Duży zakres napięcia
● Niskie zużycie energii

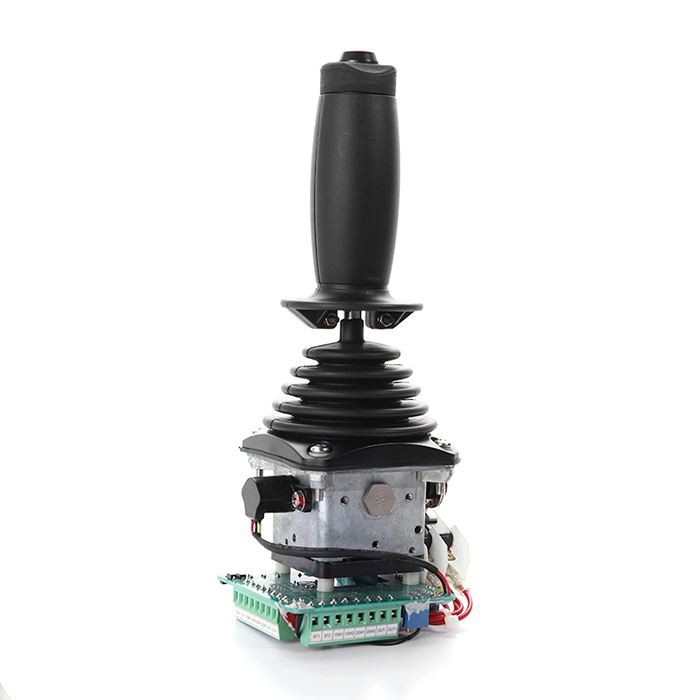

Operator joysticka wózka widłowego

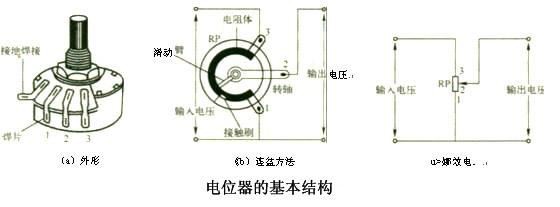

Potencjometr to zmienny rezystor, który wykorzystuje fizyczne ramię wycieraczki, które przesuwa się po wewnętrznym elemencie elektrycznym, aby zmienić rezystancję. Potencjometry są tradycyjnie używane jako analogowe dzielniki napięcia, które dostarczają napięciowych sygnałów wyjściowych i są produkowane przy użyciu jednego z kilku typów elementów elektrycznych: węgla, cermetu, drutu nawojowego lub przewodzącego tworzywa sztucznego. Każda z tych opcji ma swoje zalety i wady, jednak wszystkie są podatne na zużycie spowodowane tarciem ślizgowym ramienia wycieraczki podczas obracania wałka potencjometru. Potencjometry typu cermetalowego i węglowego nie są często używane w aplikacjach z joystickami, ponieważ mają krótszą żywotność i najlepiej nadają się do operacji niskocyklowych, takich jak funkcje ustawiania panelu.
Tak więc CGEC oferuje trzy serie joysticków potencjometrów HJ12, HJ15, HJ18 używanych do sterowania wózkami widłowymi.

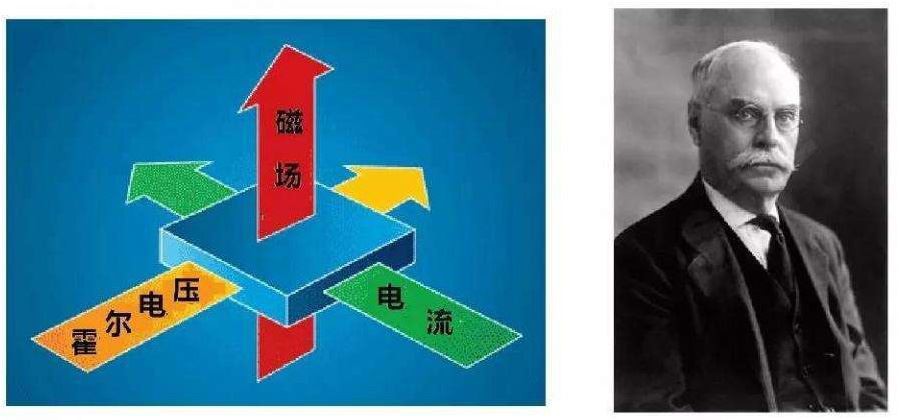

Przemysłowe joysticki elektryczne z efektem Halla zgodnie z zasadą efektu Halla, sygnał przesunięcia przekazywany przez rękę jest przekształcany na zmianę gradientu pola magnetycznego między elementem Halla a stalą z magnesami trwałymi, a sygnał elektryczny jest wyprowadzany. zmiana pola magnetycznego czujnik Halla działa jak potencjometr, ale eliminuje degradację elementu, ponieważ nie ma potrzeby fizycznego ramienia wycieraczki. Magnes sprzężony wewnętrznie z końcem wału jest umieszczony w bliskiej odległości od chipa efektu Halla, ale nigdy się nie styka. Chociaż joysticki z efektem Halla mogą zwiększyć żywotność, należy wziąć pod uwagę inne czynniki, takie jak dryf temperatury lub dostępne napięcie zasilania.
Joysticki potencjometrów
Tryb zwykłego działania ludzi' jest przekształcany w stan ślizgowy potencjometru poprzez pewną strukturę mechaniczną (struktura uchwytu), a sygnał przesunięcia jest przekształcany w sygnał elektryczny wyjściowy za pośrednictwem potencjometru. Przemysłowe joysticki potencjometrów elektrycznych zostały przez dziesięciolecia i używaj zasad prawa Ohma, aby zapewnić proporcjonalne wyjście analogowe. Joystick potencjometru zawiera kilka elementów, które po przemieszczeniu zwiększają lub zmniejszają poziom rezystancji w obwodzie elektronicznym. Większość jednostek akwizycji danych, sterowników PLC lub mikrokontrolerów jest kompatybilna z wszechobecną naturą tradycyjnego potencjometru.
Elektryczny joystick z potencjometrem przemysłowym jest idealnym rozwiązaniem do zastosowań wymagających precyzyjnego przemieszczania urządzeń przemysłowych lub ruchomych maszyn. Chociaż joysticki potencjometrów oferują doskonałą wydajność, mają ograniczenia, jeśli chodzi o trwałość. Jeśli chodzi o długoterminową trwałość, tego typu joysticki mogą mieć problemy z niezawodnością ze względu na zużycie ruchomych części i niewielką podatność na zakłócenia elektromagnetyczne lub zakłócenia częstotliwości radiowych. Jest to szczególnie ważne w przypadku potencjometrów z uzwojeniem drutowym, ale w mniejszym stopniu w przypadku przewodzących tworzyw sztucznych, które wykorzystują gładką ścieżkę elektryczną w celu wyeliminowania jak największego tarcia. Podobnie, przewodzące potencjometry z tworzywa sztucznego nie mają tych samych problemów z zakłóceniami ze względu na właściwości materiału elementu.
Joysticki z efektem Halla
W przeciwieństwie do joysticków z potencjometrem, które wykorzystują obwody elektroniczne, joysticki z efektem Halla wykorzystują system magnetyczny. Joysticki z efektem Halla mają przewagę nad joystickami z potencjometrem, ponieważ nie zużywają się w wyniku fizycznego kontaktu z samym czujnikiem. Joysticki elektryczne z efektem Halla są używane do zastosowań przemysłowych w taki sam sposób, jak typy potencjometrów, ale doskonale sprawdzają się w tych, które mogą powodować nadmierne wibracje lub wstrząsy. Zastosowania te obejmują ciężarówki górnicze, koparko-ładowarki, dźwigi, koparki, koparki i inne.
Chociaż istnieje kilka zalet używania joysticków z efektem Halla w porównaniu z joystickami z potencjometrem, istnieje również kilka wad. Dostępne napięcie zasilania może być czynnikiem ograniczającym, ponieważ większość efektów Halla wymaga 5VDC lub 9~36VDC, podczas gdy potencjometr może wykorzystywać szeroki zakres napięć. Ponadto istnieje kilka ograniczeń, jakie joysticki z efektem Halla mają w zastosowanym materiale ferromagnetycznym, ponieważ jego pole magnetyczne zmienia się z czasem i jest bezpośrednio pod wpływem bardziej ekstremalnych wysokich i niskich temperatur. Te różnice w polu magnetycznym spowodują, że joystick efektu Halla będzie dryfował&i wpłynie na napięcie wyjściowe. Powoduje to niepożądane odchylenia i wpływa na długoterminową niezawodność joysticka z efektem Halla.

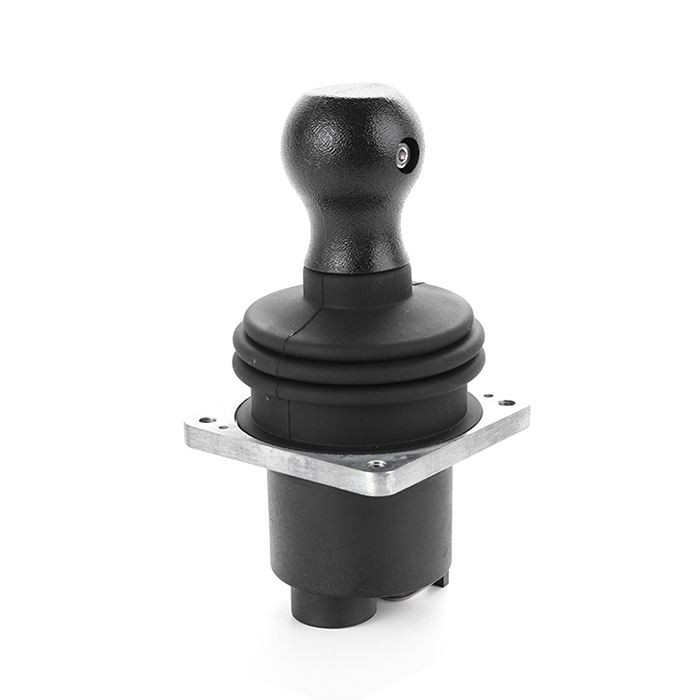

W rzeczywistości CGEC oferuje efekt Halla i wyjście potencjometru w jednym joysticku serii, takim jak seria HJ20, HJ30, HJ50, HJ60.
Wybór odpowiedniego joysticka: efekt Halla a potencjometr
Jeśli chodzi o wybór przemysłowego elektrycznego kontrolera joysticka, należy zadać kilka pytań. Poniższe pytania mają pomóc zarówno z punktu widzenia wyników operacyjnych, jak i budżetowego.
Jak wybrać odpowiedni joystick?
Klasyfikowane według funkcji produktu:
● Pojedyncza oś: Kontroluj działania siłownika
● Oś Daul: Kontroluj działania dwóch siłowników
● oś: Kontrola działań trzech lub więcej instytucji
Klasyfikacja według sygnału wyjściowego:
● Wyjście napięciowe Halla: ustawiane w zakresie 0~5V;
● Wyjście potencjometru: Klienci ustawiają wyjście zgodnie z własnymi wymaganiami systemowymi;
● Wyjście napięciowe/prądowe: określ napięcie wejściowe (szerokie wejście napięciowe) napięcie lub prąd wyjściowy;
● Wyjście magistrali CAN: przesyłanie sygnałów danych przez interfejs magistrali.
Środowisko operacyjne — w jakim środowisku będzie znajdował się joystick i jaki jest wymagany kod ochrony przed wnikaniem (IP)?
Oczekiwana żywotność — jak długo musi działać joystick i jak ma się to do żywotności maszyny lub sprzętu, który będzie eksploatowany?
Budżet projektu — Ile z budżetu projektu można przeznaczyć na wybór wysokowydajnego przemysłowego joysticka elektrycznego? W jaki sposób ta inwestycja zarówno poprawi wydajność operacyjną, jak i zapobiegnie dalszym kosztom konserwacji i wymiany?
Chociaż to tylko kilka z czynników, które Twój zespół powinien wziąć pod uwagę przy wyborze joysticka z efektem Halla lub potencjometru, warto je mieć na uwadze. W razie potrzeby CGEC może zająć się dodatkowym programowaniem i inżynierią joysticka.
Skonsultuj się z CGEC, aby wybrać odpowiednie przemysłowe joysticki elektryczne
Poruszając się po krajobrazie joysticków przemysłowych, ważne jest, aby poznać pełen zakres funkcji i możliwości, które każdy z nich ma do zaoferowania. Wielofunkcyjne joysticki przemysłowe można dostosować do konkretnych zastosowań i projektów Twojej firmy. Podczas pracy z potencjometrami i joystickami z efektem Halla, CGEC wybiera odpowiednie poziomy oporu i ugięcia uchwytu w oparciu o specyfikacje Twojego zespołu. W projekt można włączyć dodatkowe akcesoria, aby zapewnić bezproblemową pracę i optymalną wydajność.
Jeśli chcesz wybrać joystick zastąpiony przez AWP i joystick zastąpiony przez wózek widłowy, sprawdź nasz katalog i znajdź potrzebny numer części lub pokaż numer części na naszej skrzynce e-mail. Odpowiemy Ci wkrótce.
Aby porozmawiać z inżynierem na temat zalet joysticków z efektem Halla w porównaniu z potencjometrami w Twojej aplikacji, skontaktuj się z nami już dziś. a jeden z naszych inżynierów aplikacji lub specjalistów ds. projektowania będzie współpracował z Twoim zespołem.
