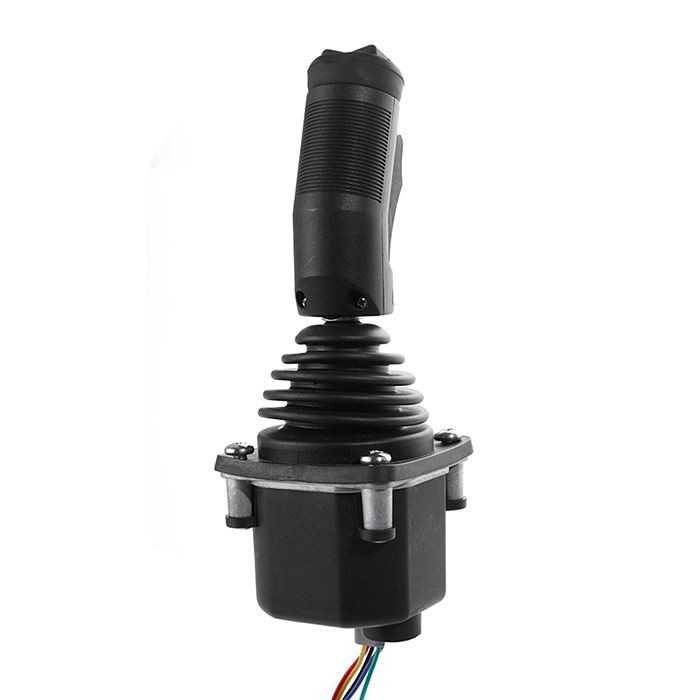

Dżojstik z efektem Halla z uchwytem i przyciskami
Oparte na zasadach ergonomii, zaprojektowane specjalnie dla przemysłu maszyn budowlanych.
Dwie metody detekcji przemieszczeń kątowych bezdotykowego czujnika Halla i potencjometru o długiej żywotności.
Opis
Wielofunkcyjny joystick Cobra serii HJ60
Wielofunkcyjny joystick Cobra Control może być używany do obsługi złożonych funkcji z wbudowanymi przełącznikami przyciskowymi, pokrętłem i potencjometrem ruchu huśtawki.
cechy produktu
Oparte na zasadach ergonomii, zaprojektowane specjalnie dla przemysłu maszyn budowlanych.
Dwie metody detekcji przemieszczeń kątowych bezdotykowego czujnika Halla i potencjometru o długiej żywotności.
Do wyboru są różne rodzaje uchwytów.
Liczbę i położenie przycisków można dostosować.
Opcjonalne wyjście magistrali CAN.
Zakres zastosowania
Ta seria produktów jest stosowana głównie w żurawiach, ładowarkach, wózkach widłowych, koparkach, ciągnikach, kombajnach, śmieciarkach itp.
Specyfikacja
Parametry elektryczne
Typ potencjometru
Napięcie zasilania | & lt;36Vdc |
Całkowita wartość rezystancji | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Kąt elektryczny | ± 18 ° |
Mediana napięcia | 48% ~ 52% (względne napięcie zasilania) |
Mediana kąta martwej strefy | ± 2.5 ° |
Maksymalne napięcie potencjometru | 32Vdc |
Potencjometr umożliwia maksymalne zużycie energii | 0.25W |
Typ sali
Napięcie zasilania | 5,0 ± 0,5 V DC |
Prąd zasilania | & lt;11mA (każdy czujnik Halla) |
Ogranicz dopuszczalne przepięcie | 20Vdc |
Odwrotne dopuszczalne napięcie graniczne | -10Vdc |
Błąd liniowy napięcia wyjściowego | & lt;± 0,2V |
Przełącznik kierunku
Ładowność | 2mA @ 30Vdc (obciążenie rezystancyjne) |
Kąt początkowy | ± 5 ° |
Rezystancja styku | & lt;200Ω |
Z obwodem konwersji
Zakres napięcia zasilania | 18 ~ 36 V DC (U 21 ~ U 24) |
9 ~ 36Vdc (wyjście prądowe) | |
Pobór mocy prąd | & lt;20mA |
Maksymalny prąd wyjściowy | 10mA (przy standardowym wyjściu napięciowym) |
Typ magistrali CAN
Napięcie zasilania | 9 ~ 36 V DC |
Wersja CAN CAN | 2.0B |
Protokół | J1939 |
złącze | Gniazdo 6-pinowe (niemiecki) |
Mikro przełącznik
Ładowność | 4A @ 30Vdc (obciążenie rezystancyjne) |
Żywotność | ponad 30 milionów razy (mechaniczny) |
200 000 razy lub więcej (elektryczne) | |
Rezystancja izolacji | & gt; 100MΩ (miernik rezystancji izolacji 500Vdc) |
Kąt początkowy | ± 3 ° ~ ± 5 ° |
Parametry mechaniczne
Kąt kołysania | ± 20 ° |
Tryb pracy Automatyczny | powrót wiosny |
Siła początkowa | 5N |
Maksymalna siła robocza | 11N |
Siła ograniczająca | & gt; 300N |
Żywotność | & gt; 2 miliony razy (typ potencjometru) |
& gt; 5 milionów razy (typ Hall) | |
Waga | 475g (bez górnego końca) |
Parametry środowiskowe
Temperatura pracy -30 ℃ ~ 70 ℃ |
Temperatura przechowywania -40 ℃ ~ + 85 ℃ |
Stopień ochrony IP65 (nad panelem instalacyjnym) |
Wybór produktu
Seria HJ60
Metoda operacji
1A | jednoosiowy kierunek przód-tył |
2AP | 2 osie działają w kierunku poprzecznym |
2AC | 2 osie działają w kierunku okrągłym |
Wybór wiosny
L | siła początkowa 4,5N |
M | Siła początkowa 5N (domyślna） |
H | siła początkowa 9N |
Sygnał wyjściowy
Typ potencjometru (napięcie zasilania jest mniejsze niż 36Vdc)
P051 | Potencjometr 5KΩ 0% ~ 100% Vdc wyjście napięciowe | |
P052 | Potencjometr 5KΩ 10% ~ 90% Vdc napięcie wyjściowe | |
P053 | Potencjometr 5KΩ 25% ~ 75% Vdc wyjście napięciowe | |
| P101 | Potencjometr 10KΩ 0% ~ 100% Vdc wyjście napięciowe |
Zwykły typ Halla (napięcie zasilania 5Vdc)
H51 | Pojedynczy Hall na oś 0,5 ~ 2,5 ~ 4,5 Vdc napięcie wyjściowe |
H52 | pojedyncza hala na oś 0 ~ 2,5 ~ 5 Vdc wyjście napięciowe |
H53 | Pojedynczy Hall na oś 1,25 ~ 2,5 ~ 3,75 Vdc napięcie wyjściowe |
H54 | Pojedyncze wyjście napięciowe Halla na oś 1,0 ~ 2,5 ~ 4,0 Vdc |
H55 | Pojedynczy Hall na oś 1,15 ~ 2,5 ~ 3,85 Vdc napięcie wyjściowe |
2H51 | Podwójne wyjście napięciowe Halla dla każdej osi 0,5 ~ 2,5 ~ 4,5 Vdc |
2H52 | Podwójne wyjście napięciowe Halla dla każdej osi 0 ~ 2,5 ~ 5 Vdc |
2H53 | Podwójne wyjście napięciowe Halla dla każdej osi 1,25 ~ 2,5 ~ 3,75 Vdc |
2H54 | Podwójne wyjście napięciowe Halla dla każdej osi 1,0 ~ 2,5 ~ 4,0 Vdc |
2H55 | Podwójne wyjście napięciowe Halla dla każdej osi 1,15 ~ 2,5 ~ 3,85 Vdc |
Uwagi: Typ Halla może być również używany z szerokim napięciem 9 ~ 36 V, napięcie wyjściowe jest takie samo jak powyżej; wybór jest poprzedzony zwykłym typem Halla z"W", takim jak W2H51, reprezentujący szerokie napięcie, nadmiarowy Hall dla każdej osi, napięcie wyjściowe 0,5 ~ 2,5 ~ 4,5 Vdc.
Z obwodem konwersji
U21 | napięcie zasilania 18 ~ 36Vdc, -10V ~ 0V ~ + Wyjście napięciowe 10V |
U22 | napięcie zasilania 18 ~ 36Vdc,+ 10V ~ 0V ~ + Wyjście napięciowe 10V |
U23 | napięcie zasilania 18 ~ 36Vdc, -5V ~ 0V ~ + Wyjście napięciowe 5V |
U24 | napięcie zasilania 18 ~ 36Vdc,+ 5V ~ 0V ~ + Wyjście napięciowe 5V |
I21 | napięcie zasilania 9 ~ 36Vdc, układ dwuprzewodowy 4mA ~ 12mA ~ 20mA wyjście prądowe |
I22 | napięcie zasilania 9 ~ 36Vdc, układ dwuprzewodowy 20mA ~ 4mA ~ 20mA prąd wyjściowy |
Typ magistrali CAN (napięcie zasilania 9 ~ 36Vdc)
J33 | Wyjście magistrali CAN 2.0B, adres źródłowy to 33 |
J34 | Wyjście magistrali CAN 2.0B, adres źródłowy to 34 |
J35 | Wyjście magistrali CAN 2.0B, adres źródłowy to 35 |
J36 | Wyjście magistrali CAN 2.0B, adres źródłowy to 36 |
Uwaga: jeśli chcesz wybrać 2 joysticki magistrali can używane na tym samym sprzęcie, wybierz 2 różne adresy źródłowe.
Inne
NA (brak wyjścia sygnału analogowego)
Mikroprzełącznik (niedostępny, gdy wyprowadzana jest magistrala CAN)
MS00 | bez mikroprzełącznika |
MS12 | z mikroprzełącznikiem pozycji 4A z przodu i z tyłu nie jest dostępny do pracy w dwóch osiach w kierunku poprzecznym |
Górny koniec rękojeści
HA | Uchwyt HA bez przycisku na górze |
MA | POSIADA uchwyt z przyciskiem na górze |
HD | Uchwyt HD bez przycisku na górze |
HDS | Uchwyt HDS z przyciskiem na górze |
HDR | Uchwyt HDR z rockerem na górze |
KGDN | Uchwyt KG z wyłącznikiem czuwakowym, bez wahacza |
KGDR | Uchwyt KG z wyłącznikiem czuwakowym i huśtawką |
SS | Szczegóły w opisie chwytu rękojeści SS/SA/SP |
Droga wychodząca
D | Złącze Dechi (tylko wyjście magistrali CAN) |
A | Złącze AMP |
Wymiary
Instalacja produktu
Instalacje elektryczne
Gniazdo Deutsch (Deutsch)
Numer pinu Kolor wyjścia CAN
1 Uziemienie (GND) czarny |
2 Zasilanie (VCC) czerwony |
3 MOŻE wysoki żółty |
4 CAN niski zielony |
5 CAN osłona N / A |
6 Pusty (nie dotyczy) nie dotyczy |
Złącze AMP
16 rdzeniowy interfejs
Nr styku P Potencjometr Seria H Seria Hall U Obwód konwersji Napięcie obwodu konwersji Napięcie
1 Przełącznik kierunku osi Y z przodu Przełącznik przyciskowy 4 Wspólny zacisk przełącznika przyciskowego Wspólny zacisk przełącznika przyciskowego |
2 Przełącznik przyciskowy Pusty (nie dotyczy) 3 Przełącznik przyciskowy 1 Przełącznik przyciskowy 1 |
3 potencjometr osi X lewy koniec przycisk przełącznika 2 przełącznik przyciskowy 2 przełącznik przyciskowy 2 |
4 Koniec suwaka potencjometru osi X Przełącznik przyciskowy 1 Przełącznik przyciskowy 3 Przełącznik przyciskowy 3 |
5 Prawy koniec potencjometru osi X Górny przycisk Przełącznik przyciskowy 3 Przełącznik przyciskowy 3 |
6 przełącznik potencjometru osi X środkowy koniec przycisku 5 przełącznik przyciskowy 5 przełącznik przyciskowy 5) |
7 Przełącznik osi X wspólny przycisk końcowy 6 przełącznik przyciskowy 6 przełącznik przyciskowy 6 |
8 Przełącznik kierunku w lewo osi X Wyłącznik bezpieczeństwa Górny przycisk Górny przycisk |
9 Tylny przycisk potencjometru osi Y 9 wyłącznik bezpieczeństwa wyłącznik bezpieczeństwa |
10 przełącznik suwakowy potencjometru osi Y 10 wyłącznik bezpieczeństwa wyłącznik bezpieczeństwa |
11 Przedni koniec potencjometru osi Y Przełącznik przyciskowy wspólny zacisk Przełącznik kierunku lewego osi X Przełącznik kierunku lewego osi X |
12 Potencjometr osi Y Wyłącznik bezpieczeństwa środkowego końca osi X Przełącznik kierunku prawego osi X Przełącznik kierunku prawego osi X |
13 Przełącznik osi Y wspólny koniec pusty Przełącznik kierunku wstecznego osi Y Przełącznik osi X wspólny koniec |
14 Przełącznik kierunku tylnego osi Y pusty Przełącznik kierunku przedniego osi Y Przełącznik kierunku tylnego osi Y |
15 Przełącznik kierunku prawego osi X pusty przełącznik wspólny przełącznik kierunku przedniego osi Y |
16 pustych (nie dotyczy) wspólnych przełączników osi Y |
12 rdzeniowy interfejs
Liczba nóżek P Potencjometr seria H Seria Hall (5V)
1 Przełącznik przyciskowy 4 Zasilanie 5 V (nadmiarowe) |
2 Przełącznik przyciskowy 3 Zasilanie 0V (nadmiarowe) |
3 Przełącznik przyciskowy 2 +Zasilanie 5V |
4 Przełącznik przyciskowy Zasilanie 0 V |
5 Wyjście na górny przycisk osi Y (nadmiarowe) |
6 Przełącznik przyciskowy 5 Wyjście osi X |
7 Przełącznik przyciskowy 6 Wyjście osi X (redundantne) |
8 Wyłącznik bezpieczeństwa wyjście osi Y |
9 Przełącznik przyciskowy 9 Wyjście osi Z1 |
10 Przełącznik przyciskowy 10 Wyjście osi Z2 |
11 Przełącznik przyciskowy wspólne wyjście osi Z1 (redundantne) |
12 Wyłącznik bezpieczeństwa Wyjście osi Z2 (redundantne) |
※Standardowe wyjście Halla, użyj wyjścia 3/4/6/8 pin
8-rdzeniowy interfejs
Przypis H Obwód konwersji serii Hall
1 Wspólny zacisk mikroprzełącznika kierunku przedniego VCC |
2 Wyjście mikroprzełącznika kierunku przedniego GND |
3 zacisk wyjściowy mikroprzełącznika w kierunku tylnym wyjście osi X; |
4 wyjście osi Y wspólnego zacisku mikroprzełącznika kierunku tylnego; |
5 Końcówka publiczna z lewej strony mikroprzełącznik Out com |
6 Zacisk wyjściowy mikroprzełącznika w lewo NA |
7 Zacisk wyjściowy mikroprzełącznika we właściwym kierunku NA |
8 Wspólny zacisk mikroprzełącznika we właściwym kierunku NA |
